Bevezetés:

Minden rendszer csak annyira lehet jó, amennyire a tápegység engedi. Ezzel az audiofil tábor tisztában van. A Nagra a fennállása óta folyamatosan fejleszti a tápegységeit, hiszen az új technológiák és alkatrészek egyre jobb lehetőségeket biztosítanak.

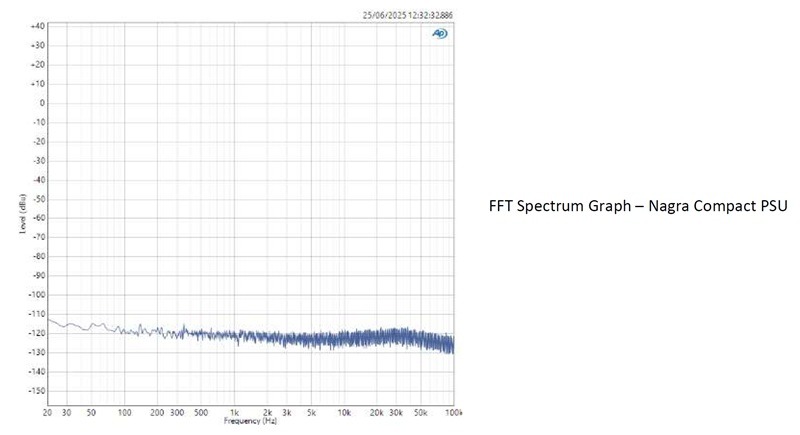

Segítünk kicsit a fenti ábra értelmezésében:

A tápegység saját zavarjel feszültsége 10 uV alatt marad a teljes hallható spektrumon, és még azon túl is, 100 kHz-ig, teljes névleges terhelésen (2A). A Nagra Compact szériás modellek 1A körüli áramfelvétellel rendelkeznek, ez azt jelenti a gyakorlatban, hogy a zaj feszültség mértéke még ennél is kisebb marad.

Compact PSU meghatározó technológiák:

• Precíziós egy tömbből kialakított készülékház
• Teljesen analóg tápegység szabályzás

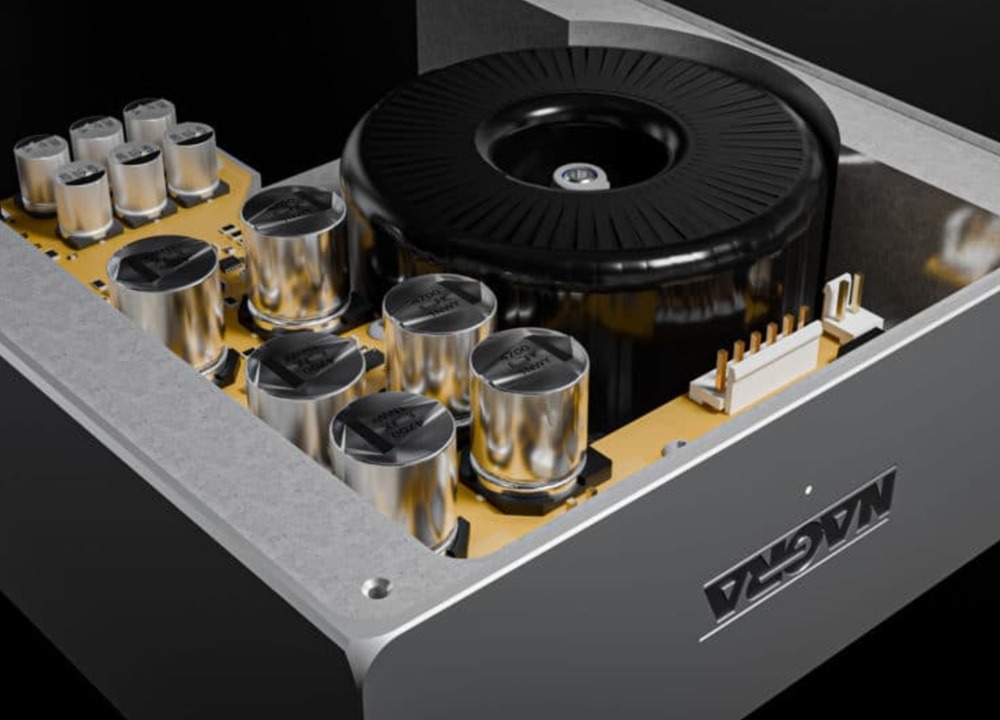

• Egyedi toroid hálózati transzformátor
• Több fokozatú szűrő rendszer
• Nagy értékű szűrőbank
• 2A terhelhetőség

A tervezési filozófia:

Röviden fogalmazva Legyen a lehető legjobb, funkcionális, és ne legyen nagyobb a mérete, mint amekkora feltétlenül szükséges. Ezek a tervezési elvek érvényesülnek úgy a Classic, mint a Compact Nagra széria készülékeiben. Mindkét szériához tökéletesen illeszkedik stílusban, és természetesen teljesítményben.

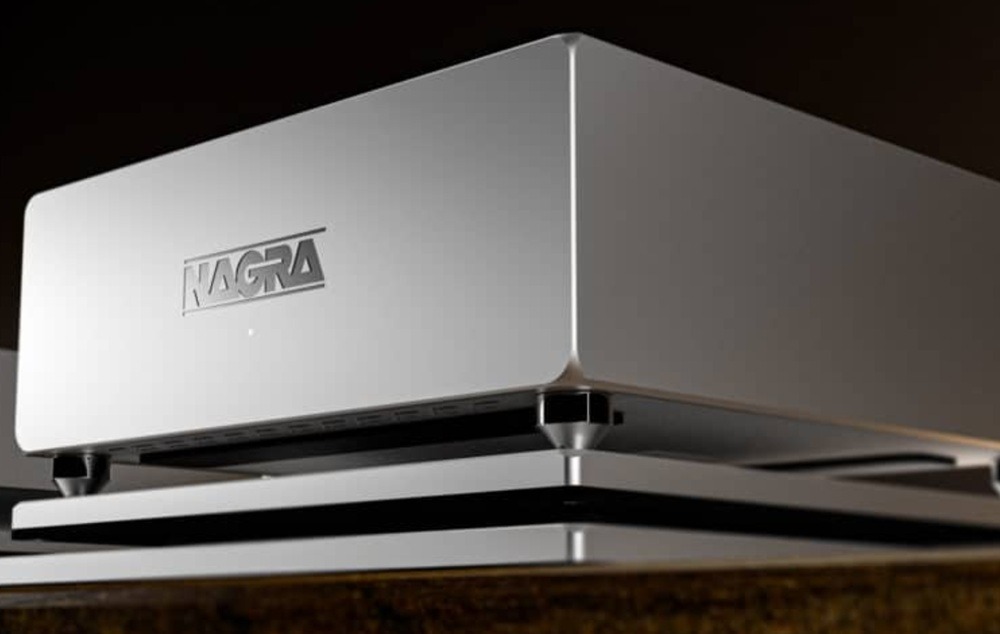

A Nagra a külön megvásárolható Compact VFS rezonancia csillapító állványt javasolja hozzá, ezzel a teljes potenciált kihozhatja a tápegységből.

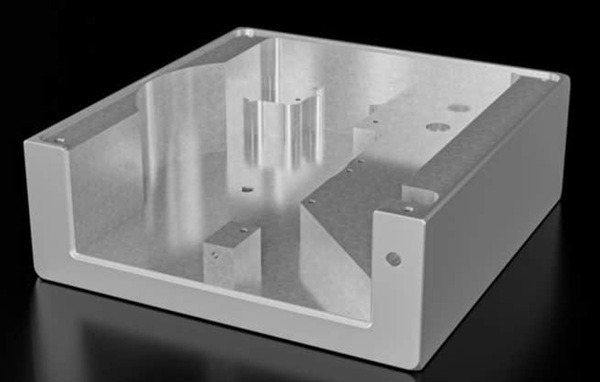

A készülékház:

Egy alumínium tömbből van kialakít6va, hogy a rezonancia csillapítás a lehető legjobb legyen.

Rendszerbe illesztés:

A Compact PSU egy Nagra készüléket tud tápfeszültséggel ellátni. Tartozékként szállítja a gyártó a Classic Preamp II-S előerősítőhöz. Ha több Nagra készüléket szeretne tápfeszültséggel ellátni, javasoljuk a Classic PSU választását, az két, vagy opcionálisan 3 készülék kiszolgálására képes. A Compact PSU egy LEMO tápkábelt tartalmaz tartozékként.

A kezelési útmutató letöltése:

Kattintson ide a kezelési útmutató letöltéséhez

Tipp:

Kattintson a képre a Compact PSU videó bemutatójának megtekintéséhez.

Műszaki adatok:

Kompatibilitás: VPS, Jazz & Melody előerősítők; Classic DAC, DAC II, HD DAC,

Tube DAC; Classic PREAMP, Classic PHONO; Nagra CD lejátszók; Compact Phono,

Compact Streamer

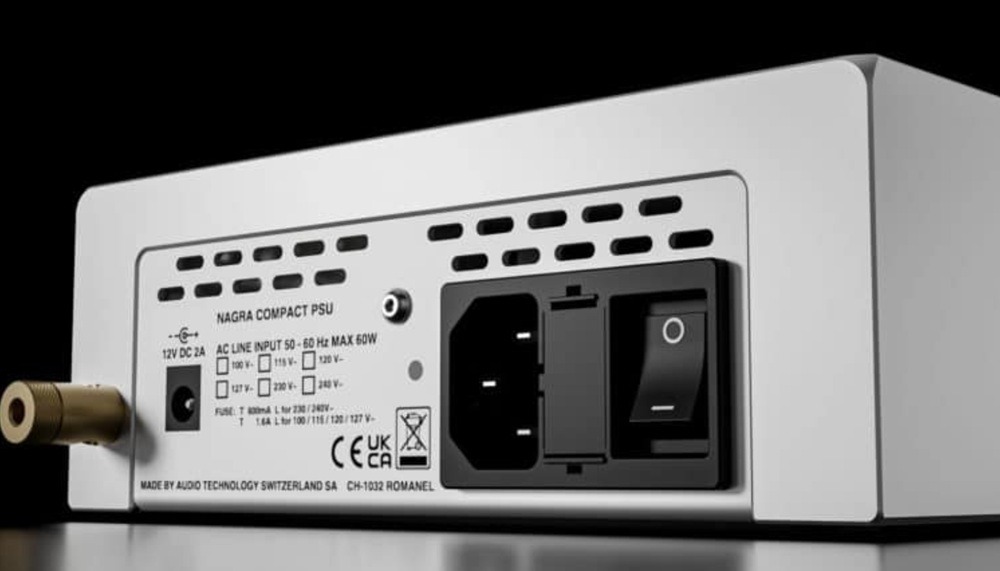

Kimeneti feszültség: 1 x 12,75 V DC 2A

Kimeneti csatlakozás: DC jack 2,5 mm

Méretek: 160 x 191 x 61 mm

Hálózati feszültség: rendelhető 100V, 115V, 120 V, 230 V 240V AC verzióban

Teljesítmény felvétel: 60  W maximális

Üzemi hőmérséklet tartomány: +15 – +35 Celsius, IP30

Súly: 3,5 kg
