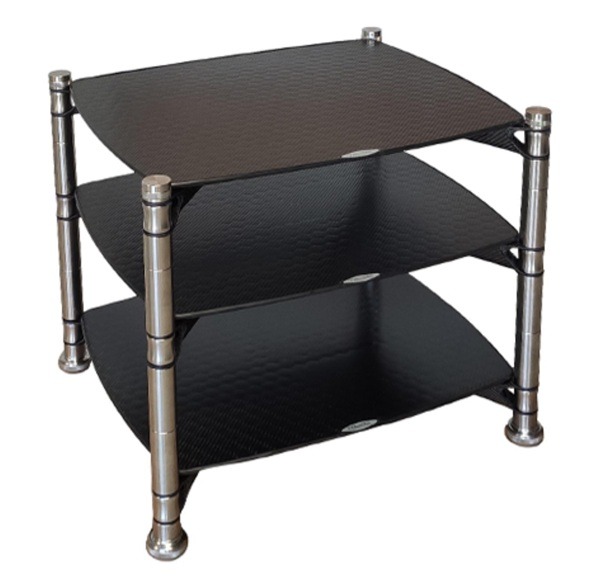

Bassocontinuo AEON 2.0 Készülék állvány

Az innováció a fejlődés útja

Harmonikus forma és kompromisszumok nélküli teljesítmény. A karbon szálas váz (CFRP Endoskeleton) és a kiváló csillapítású techno gél korongok biztosítják a teljes rezonancia leválasztást. A polcok LHPS technológiával készülnek. A Bassocontinuo Revolution Line állvány új normákat állít fel a kategóriában. Akik az AEON széria képességeivel nem elégednek meg, azok számára tökéletes választás. Egyedi megjelenés, kivételes teljesítmény.

CFRP Endoskeleton 2.0

A kompozit anyag alkotja a rendszer keretét. Ez a különleges anyag rendkívül jól reagál a külső erőhatásokra, ezért a repülőgép ipartól az autógyártáson át mindenhol alkalmazzák. Könnyű, és rendkívül merev. A CFRP mozaik szó, amely a Carbon Fiber Reinforced Plymer összevonásából származik. Két irányú karbon szál szövetet erősítenek meg műgyantával, ez adja a stabilitást. A szálak irányával befolyásolható az anyag erőssége, és a reakció az erőhatásokra. A szálak helyes elrendezését gyorsulásmérős teszteken állapították meg, hogy a kritikus pontokon optimális legyen az anyag viselkedése. A kb. 600 grammos anyag a saját súlyának 140-szeresét képes megtartani. Nem véletlen, hogy a monocoque a Forma-1-ben is használatos. Ez a felépítés mód nem igényel szerkezeti hegesztést, így minden pontján egyformán erős.

LHPS polcok

A Lightweight High Performance Sandwich technológia több anyag kedvező tulajdonságait tartalmazza. Egyirányú szénszál elrendezésű kb. 1 mm vastagságú anyag, amely epoxy gyantával van megerősítve, és ez stabil keretbe van foglalva. Ez a felépítés mód kiváló rezgés csillapítás tulajdonságokkal rendelkezik, amely nélkülözhetetlen a HiFi alkalmazásokhoz. Négy Techno gép korongra ültetve a polc nem vesz át, és nem ad át vibrációt semmilyen irányból.

TSA Techno gél rezgéscsillapító

Három betű, de végtelen lehetőség. A Technogel GmbH  és a Bayer Chemical Company fejlesztése elsőként a Zen Line sorozatban mutatkozott be nagy sikerrel. A puhán tömör anyag 3D deformációt szenved el a külső erőhatásra. A benne rejlő folyadék, és a memória kialakítás garantálja, hogy visszanyeri az eredeti formát az erőhatás megszűnése után. Nagyon jól viseli a dinamikus behatásokat, tökéletes leválasztást biztosít. Mérgező anyagot egyáltalán nem tartalmaz.

EDT Encapsulated Damper Technology

Igazi kihívás az állvány megfelelő alátámasztását biztosítani. A magasság állíthatósága alap követelmény, de a padló épségére is gondolni kell. A tömeg egy 15 mm vastag elasztomer cilinderen nyugszik, amely fém foglalatba van rögzítve. A lábazat magassága kényelmesen állítható, így a vízszintezés egyszerűen megoldható.

A vizsgálatok módja:

Minden esetben a vizsgálat a legfontosabb fejlesztési irányt befolyásoló tényező. Valós körülmények szimulálásával, aszimmetrikus terheléssel, illetve 1 Hz-18 kHz között sugárzó 1 méterre helyezett hangfallal folynak a vizsgálatok.

A dinamikus szerkezeti próbák során a teljes struktúra nagyon sok pontján végeznek méréseket. A 4 darab mono axiális gyorsulásmérővel 51 ponton végzett vizsgálatok eredményét az EMA (Experimental Modal Analysis és egy dedikált szoftver dolgozza fel. Ez garantálja, hogy a piacra kerülés előtt minden esetleges gyenge pontot megtaláljanak és optimális megoldást találjanak.

A polcok ellenőrzés módja: A CFRP Endoskeleton és az LHPS polcokat is rázó géppel tesztelték, amely jól modellezte a polcot érő direkt hatásokat. Három tengelyes gyorsulás mérővel 42 ponton ellenőrizték az eredményeket. A vibrációt 20 Hz-től 11 kHz között végezték. A karbon szálak elrendezési irányát segítettek ezek a vizsgálatok meghatározni.

Statikus terhelés próba: minden állvány fontos jellemzője a statikus terhelhetőség. Az Aeon az első karbon szálas állvány típus, amely az alsó polcon 80 kg, a felső polcokon pedig 60 kg statikus terhelést képes elviselni miközben a saját anyaga mindössze 635 gramm. Ez ötszázszoros terhelhetőséget jelent. A deformáció mértéke 800 mm hosszúságú kar esetében 2 mm ha 120 kg a terhelés a középső részen

Biztosra mehet: minden termék mellé tanúsítvány jár, amely garantálja az abban leírt műszaki paramétereket. Ezeknél a termékeknél nem fordulhat elő, hogy légbuborék kerül az anyagba, amely meggyengíti a felépítményt.

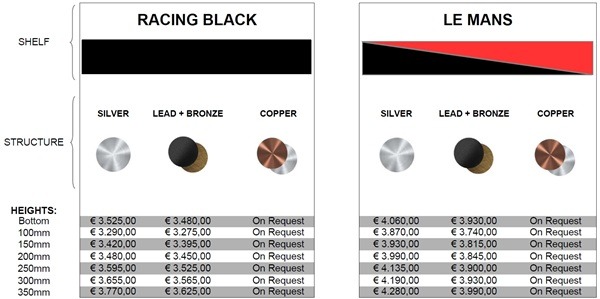

Árak:

Az ár polconként értendő, és nem tartalmazza az egyedi rendelés szállítási költségét.

Műszaki adatok:

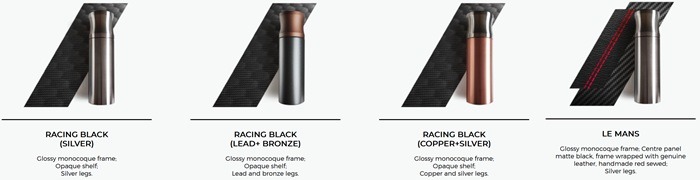

• Szerkezet: Moduláris szilárd rozsdamentes acél, vagy tiszta réz
• Független polcok
• Állítható tüskék
• Karbonnal bevont  PU abszorpciós szendvics szerkezet
• Polc vastagsága: 20 mm
• Magasság polcok között: 95 – 345 mm
• Teljes méret: 660 x 560 mm (szélesség x mélység) max.
• Hasznos méret: 600 x 515 mm (szélesség x mélység) minden polcon
• Felső polc hasznos mérete: 660 x 560 mm (szélesség x mélység)
• Teherbírás: 80 kg alsó polcon / 60 kg felső polcon
• TSA (Technogel Lengéscsillapító) és EDT (tokozott lengéscsillapító Technology).
