A pontosság és stabilitás legmagasabb szintje

Az Aurender referencia szintű Master Clock és Word Clock készüléke. Rubídium modul állítja elő a 10 MHz Master Clock óra jelet, és diszkrét OCXO Word Clock kimenetek az univerzális csatlakoztatás érdekében.

Általános bemutatás:

Minden digitális hangrendszerben rendkívül lényeges az órajel, ez közismert tény. Minden digitális berendezés saját órajelet használ ez is közismert tény. Az egyes készülékekbe beépített órajel generátorok lehetnek nagyon pontosak, a jitter torzítás alacsonyan tartásának ez fontos feltétele. Hogyan lehet még alacsonyabb torzítást elérni? A rendszer szinkronizálásával!

A rendszer szinkronizálása:

Az ultra magas hangminőségre képes rendszerek esetében a hangminőség javítása ezen a módon megoldható. A rugalmas használhatóság érdekében az MC20 külön master clock és word clock kimeneteket kínál. A word clock kimeneteket két különálló OCXO modul állítja elő a 44,1 kHz és a 48 kHz értékekkel.

Mindösszesen négy darab 10 MHz Master Clock kimenet, és négy Word Clock kimenet áll rendelkezésére (2x 44,1 kHz és 2 x 48 kHz).

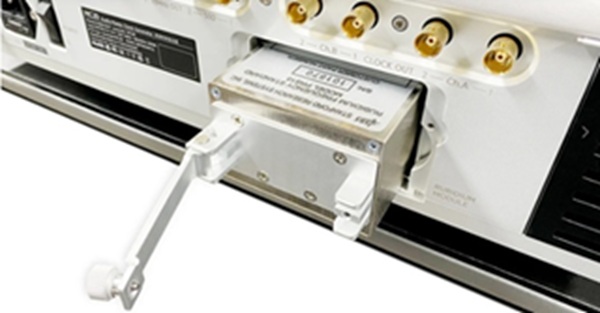

10 MHz Rubidium modul:

Kivételesen stabil és pontos 10 MHz Master Clock jelet állít elő. A fázis és jitter zaj minimalizálása a színpad háromdimenziós ábrázolás módjának egyik záloga. Jó minőségű felvételeken a szélesség, magasság és mélység valósághű lesz. Megszűnik a jellegzetes digitális árnyék, a rendszer közelíti az analóg hangzás melegségének varázsát.

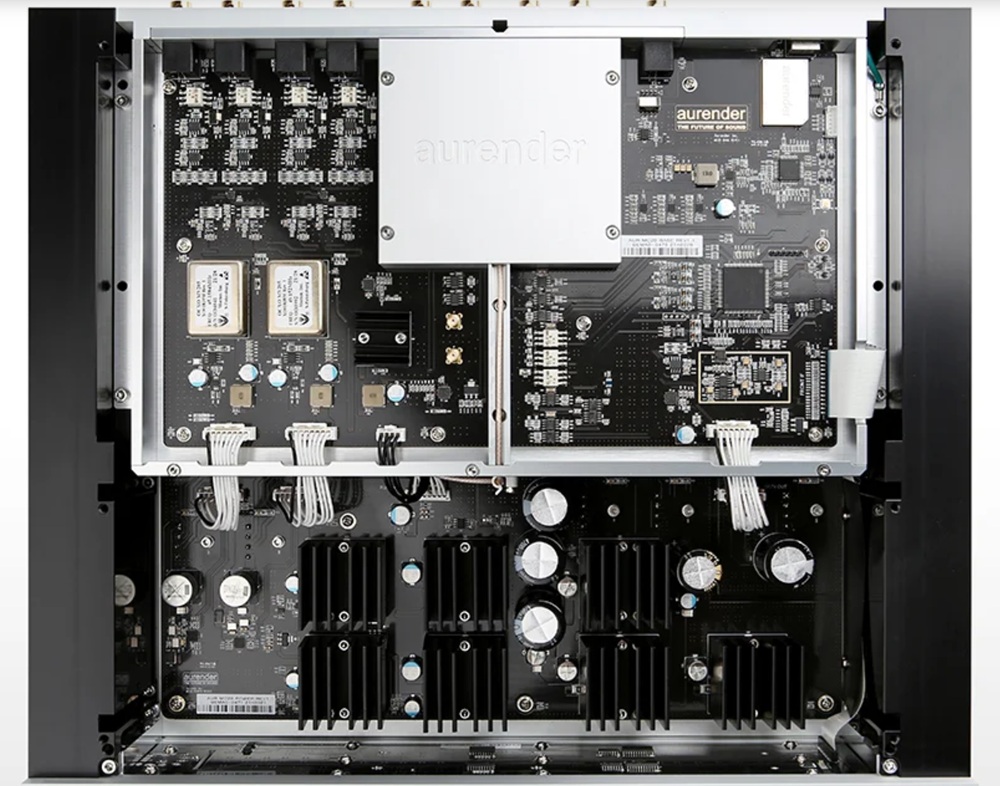

OCXO modulok:

Két különálló Word Clock modul állítja elő a 44,1 kHz és 48 kHz órajelet. Néhány DAC csak Word Clock bemenetet kínál, ilyen esetben is javítható a rendszer hangminősége. 50 ohm és 75 ohm kimenetek állnak rendelkezésére.

Órajel szinkronizálás:

Az SPDIF csatornánkénti kimenetek egy gombnyomással szinkronizálhatók. Ez a funkció természetesen csak a Word Clock kimeneteken áll rendelkezésére.

Tipp:

Az Aurender többféle típusa támogatja a Master Clock és Word Clock szinkronizációt. A teljesség igénye nélkül: W20 SE, N30SA, N20 készülékekhez csatlakoztathatja az órajel generátort. Természetesen más gyártók kompatibilis készülékeinek hangminőség javítására is alkalmazható.

Ha nem a referencia szintű rendszert építet, javasoljuk az Aurender MC10 választását.

Kezelési útmutató:

Kattintson ide a kezelési útmutató megjelenítéséhez, vagy letöltéséhez.

Bemutató videó:

A gyártó honlapján rövid videó bemutatót tekinthet meg a készülékről. Kattintson ide a gyártó honlapra való navigáláshoz.

Műszaki adatok:

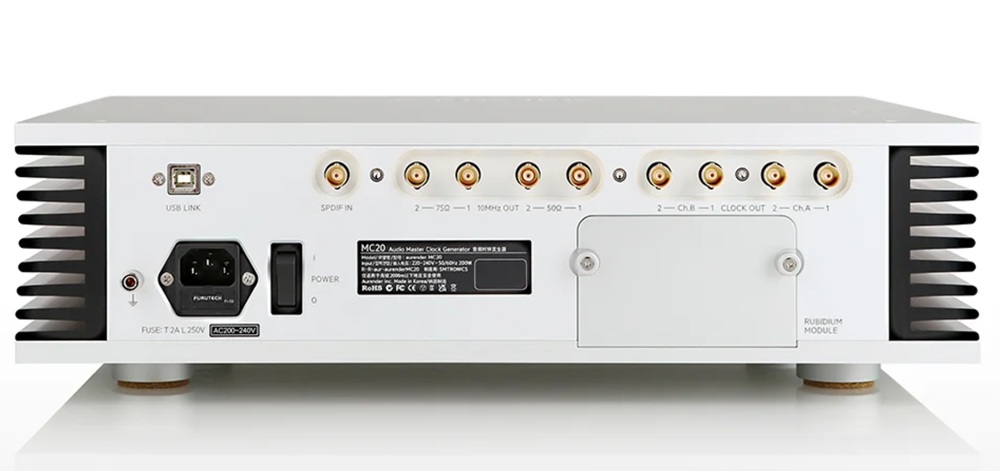

SPDIF szinkronizáló bemenet: Koaxiális BNC 75 ohm

Clock kimenet: Rubidium Master Clock 10 MHz 2 x 75 ohm, 2x 50 ohm, 0,7 V rms kimeneti jelszint, Word Clock 2 x 75 ohm CH A, 2 x 75 ohm CH B

Az USB port későbbi használatra van fenntartva, ne csatlakoztasson hozzá semmit

Fáziszaj Rubidium modul:

• <-130 dBc/Hz (10 Hz)
• <- 140 dBc/Hz (100 Hz)

Frekvencia stabilitás Rubidium:

• <2×10⁻¹¹ (1 s)
  <1×10⁻¹¹ (10 s)
  <2×10⁻¹² (100 s)

Fáziszaj OCXO:

• < -90dB/Hz (1Hz)
  < -115dB/Hz (10Hz)
  < -127dB/Hz (100Hz)
  < -143dB/Hz (1kHz)

Frekvencia stabilitás OCXO: <5 x 10⁻¹⁰

Méretek:

• Csak a készülékház: 430x106x370 mm
• Lábakkal a magasság 127 mm

Súly: 20,3 kg

Teljesítmény felvétel:

• Készenlét: 5,7 W
• Bekapcsolás és bemelegedés: 160 W
• Üzemi: 58 W

Aurender MC20 Referencia Master Clock és Word Clock órajel generátor.
